超宽频跨越式隐身材料

  原创性隐身机理

    原创性产品

      实现微波超宽频隐身

        性能超越现有国内外吸波材料

  北京京盛国泰科技有限公司和宁海东方鸿业新材料有限公司联合生产的超宽频跨越式雷达隐身材料， 是基于三维有序的纳米结构材料对雷达波产生漫反射的原理，运用针状（直径40～50nm、长度80～160nm） 纳米镍形成的直径在500~1000nm 刺球状中空纳米镍粉（一次颗粒结构），组合为8~30µm的刺球团聚体形成二次有序结构，参见图（1a），均匀分布在厚度为2mm的隐身材料涂层中，形成三维有序结构，相当于无数细小、不同方向的反射颗粒构成一个统计上全方位反射的宏观平面结构，对雷达微波产生漫散射以衰减雷达回波信号强度，实现超宽频雷达微波隐身，属于原创吸波机理和原创产品，参见图（1）。

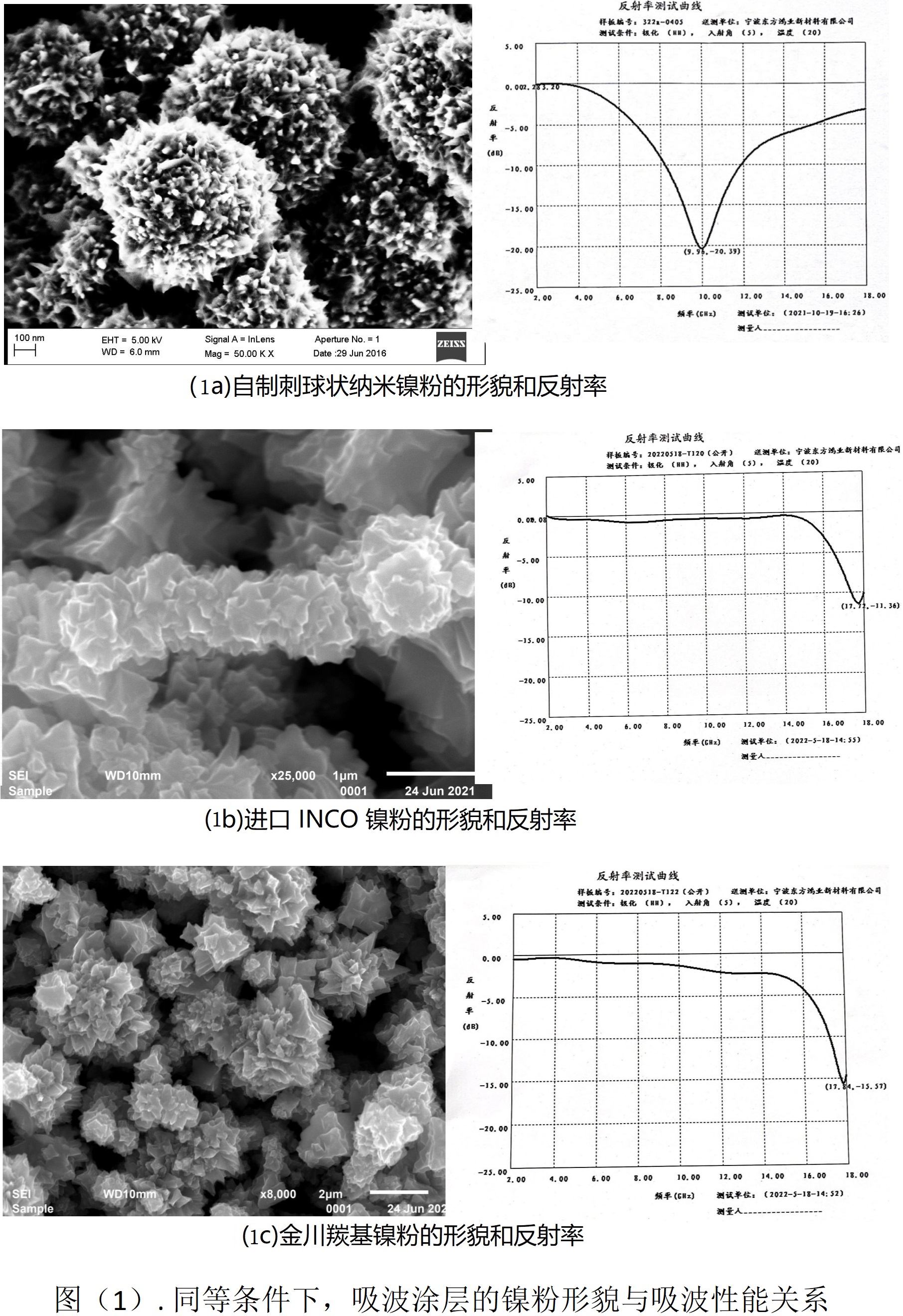

  从图（1a）可以看出，基于三维有序的纳米镍粉为主体的微观结构材料的涂层对雷达波产生漫反射使雷达回波产生衰减，同等条件下无法形成三维有序结构的进口INCO羰基镍粉、金川羰基镍粉为主体的涂层，镍粉形貌和涂层反射率曲线分别参见图（1b）、（1c），对雷达回波的衰减程度很弱。

  区别于目前国内外所用的磁损耗和电损耗的隐身材料涂层（如F22、F35、B2、B21、Su57和歼20），磁损耗材料主要采用磁性粉末（如羰基铁粉、铁氧体、磁性合金粉）和电损耗材料（如ITO、AZO、陶瓷粉和氧化锌粉末等），对雷达波通过磁损耗+电损耗进行衰减，由于存在电磁作用的量子能级的限制，只能在吸收峰附近具备吸波性能，无法实现超宽频雷达隐身。

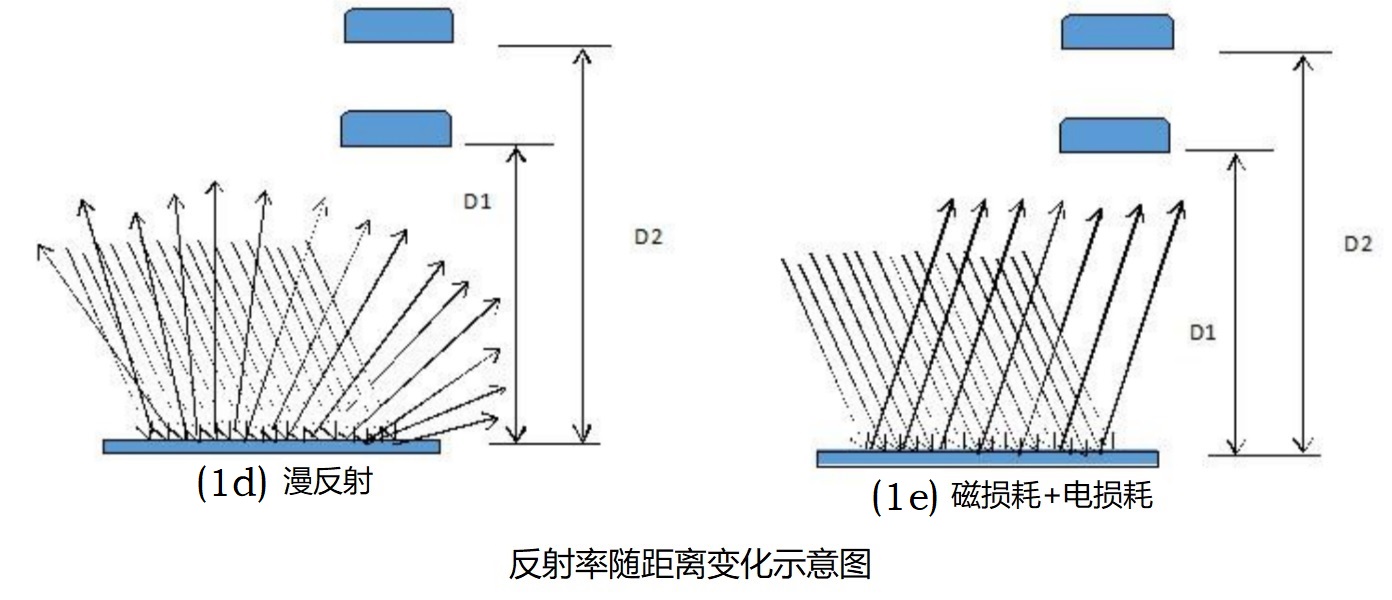

  ★★★漫反射机理的吸波材料，在相同吸波测试值的条件下，通过漫反射对雷达垂直回波信号衰减，将会随着距离增大而导致雷达垂直回 波的信号进一步削弱；但是目前同类吸波涂层采用的是电损耗和磁损耗材料，不具备这种功能；因此，本产品相比现有的隐身涂层相比，将会有更好的隐身效果。★★★

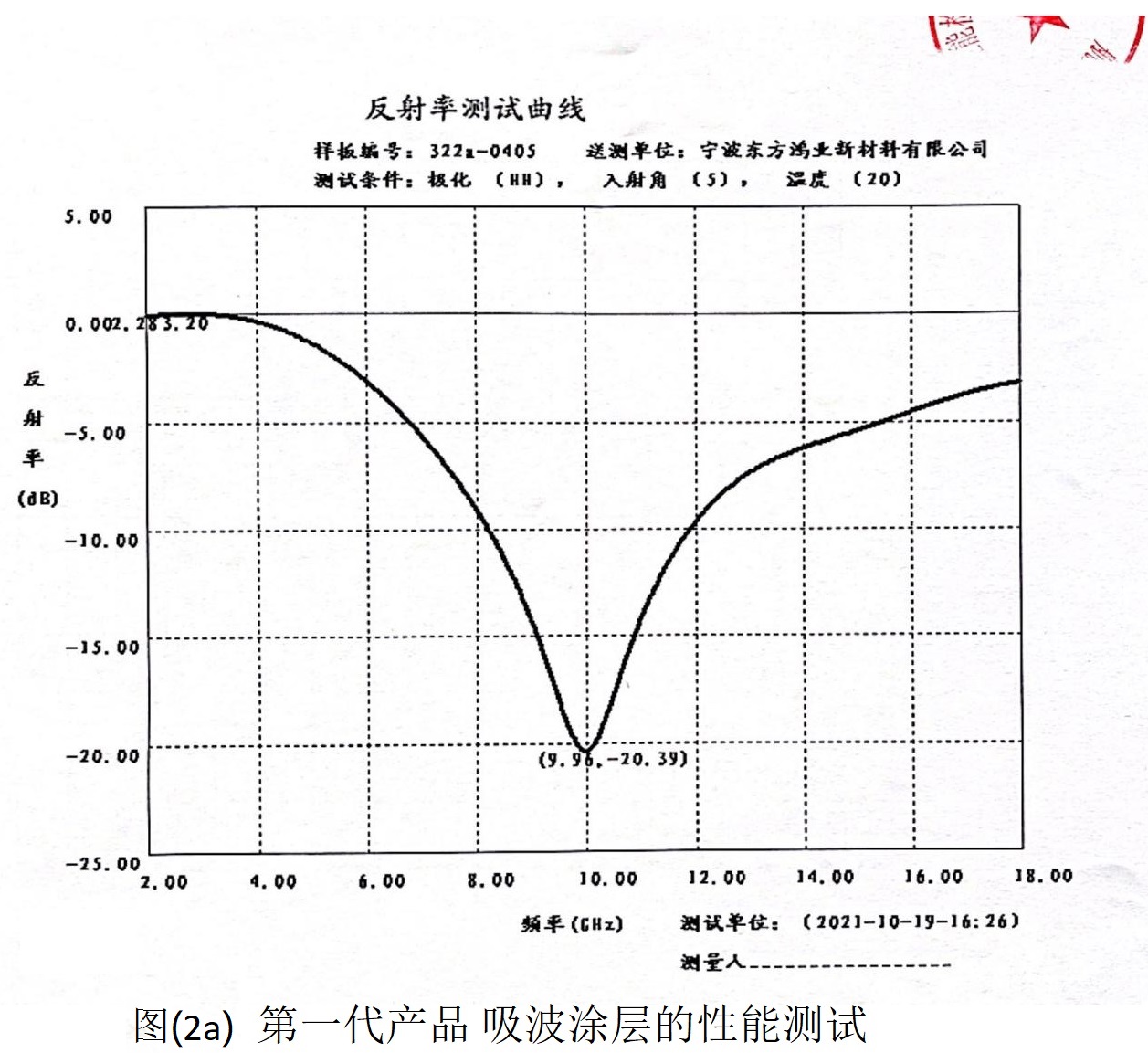

  公司制备的超宽频雷达隐身材料的第一代产品，覆盖X波段-5～-20dB频宽以上达到8.6GHz（6.8~15.4GHz），面密度为2.75kg/平方米，性能已经超越现有国内外的吸波材料性能（频宽6.0~7.0GHz，面密度3.0~3.5kg/平方米）；参见图（2a）；

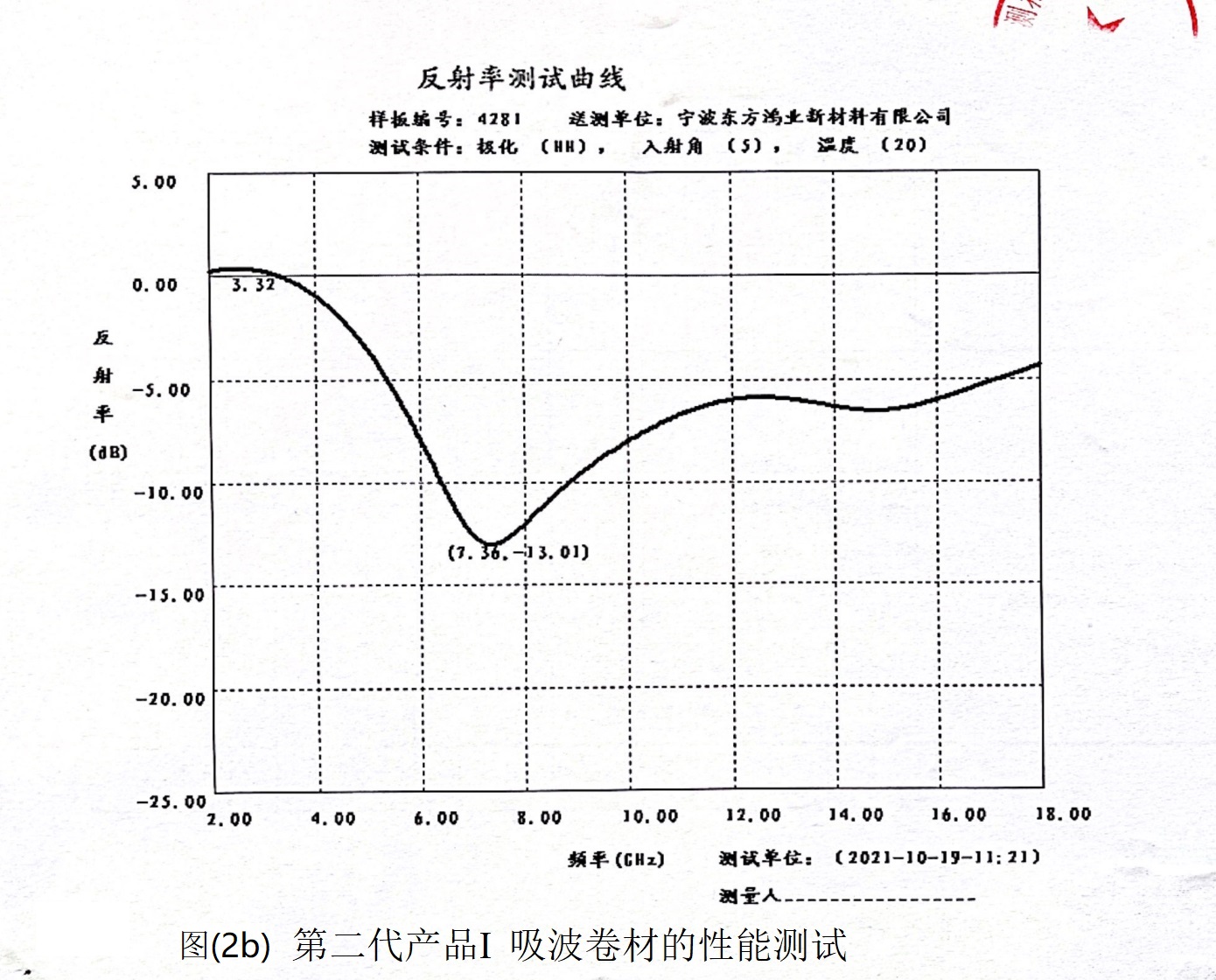

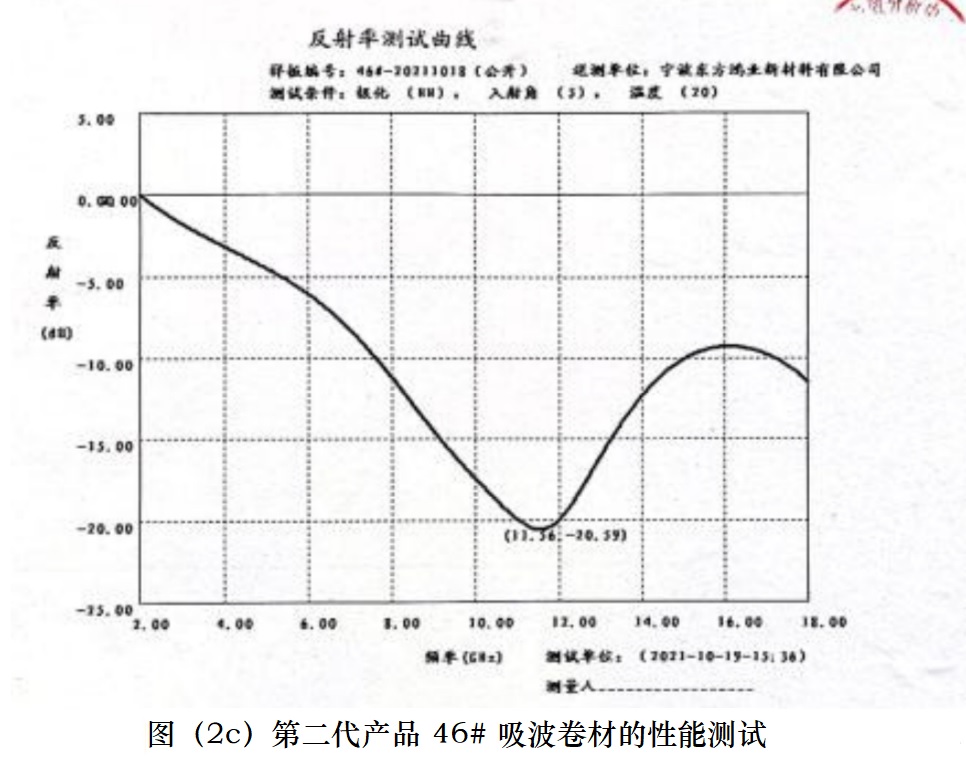

  第二代产品（吸波卷材）可测吸波频宽已经达到12 GHz以上（6.0~18GHz，18GHz之后，该设备无法检测，从曲线走势和理论推测看，隐身效果应该可以延伸到到毫米波）；参见图（2b）、（2c）。

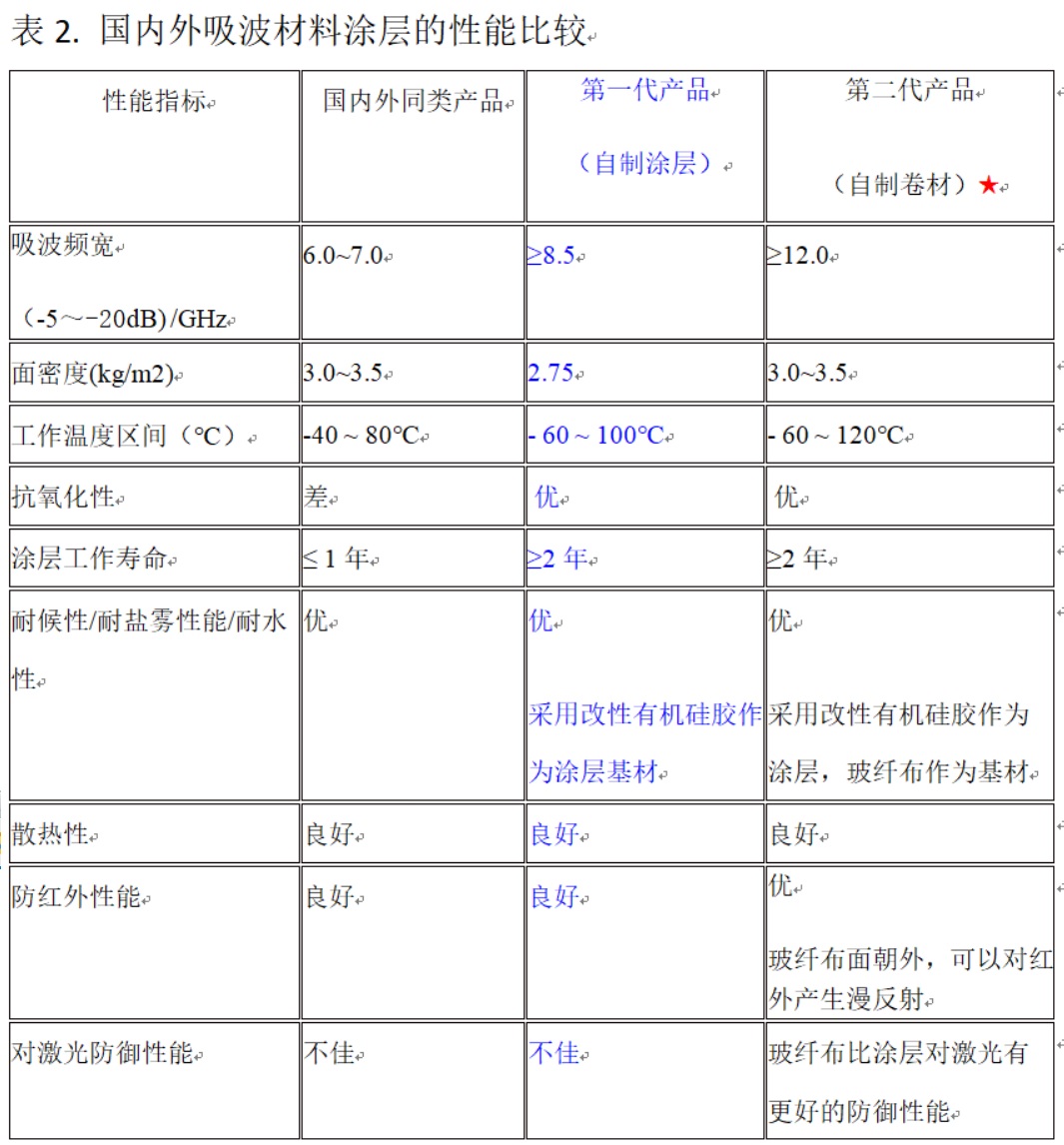

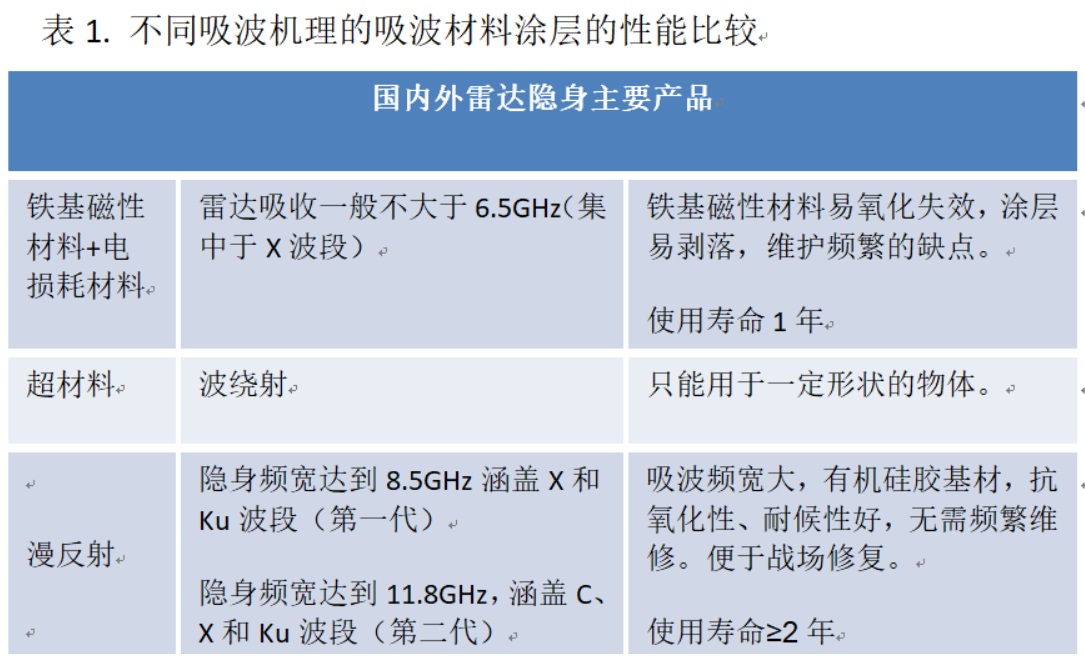

  国内外吸波涂层的性能比较，参见表1、表2，性能优于国内外吸波材料涂层。

  北京京盛国泰科技有限公司和宁海东方鸿业新材料有限公司联合制备的超宽频跨越式隐身材料，在原理上的突破，将对隐身技术在我国国防上的应用和战力的生成，产生质的飞跃，实现跨越式发展。
